Câblage volet roulant : distinguer moteur filaire et radio avant de brancher

Bérénice Lavergne-Destouches 9 min de lecture

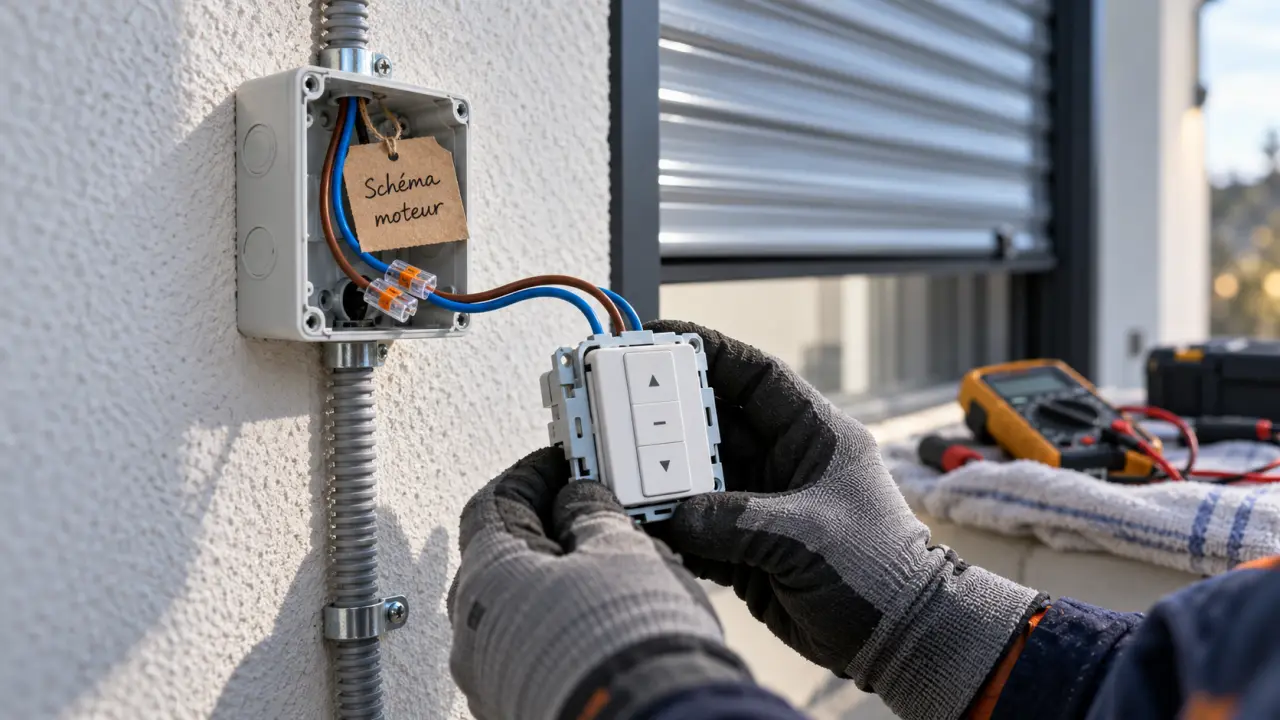

Cablage volet roulant : moteur filaire ou radio avant branchement

Publié par : — Rédactrice spécialisée en bricolage

Le câblage d’un volet roulant dépend d’abord de son moteur : un modèle filaire reçoit généralement deux commandes distinctes pour monter et descendre, tandis qu’un moteur radio courant reçoit une alimentation permanente et ses ordres par télécommande. Il n’existe donc pas de branchement universel. Avant toute intervention, identifiez la référence du moteur et consultez sa notice. Une confusion entre alimentation et commande peut endommager le matériel et créer un risque électrique.

Identifier le moteur et le rôle de chaque conducteur

Le nombre de fils constitue un indice, mais ne suffit pas à déterminer le raccordement. Certains équipements utilisent une très basse tension, un boîtier déporté ou une commande électronique particulière. Le schéma du fabricant reste la référence, surtout lorsque vous remplacez un moteur ou reprenezz une installation ancienne.

Testez vos connaissances sur le câblage d’un volet roulant

Répondez aux six questions. Le quiz porte sur les principes de câblage et de mise en sécurité.

Score : non calculé / 6 0 / 6 répondues
1. Quelle distinction caractérise principalement un moteur filaire par rapport à un moteur radio ?

2. Quel énoncé décrit correctement le neutre et le conducteur de protection ?

3. Quelle précaution est indispensable avant toute intervention sur le câblage ?

4. À quoi sert l’interverrouillage des sens de rotation ?

5. Que faut-il vérifier avant de choisir un module domotique pour un volet roulant ?

6. Quelles causes peuvent expliquer qu’un volet reste immobile ?

Corrections et explications

  1. Un moteur filaire reçoit les ordres par des conducteurs dédiés, contrairement au moteur radio commandé par signal radio.
  2. Le neutre assure le retour du courant, tandis que le conducteur de protection contribue à la sécurité.
  3. La mise en sécurité impose de mettre l’installation hors tension et d’empêcher sa remise sous tension avant toute intervention.
  4. L’interverrouillage évite l’activation simultanée des deux sens de rotation.
  5. Le module domotique doit être compatible avec le moteur, l’alimentation et le mode de commande.
  6. Une absence d’alimentation, une protection déclenchée ou une commande et un câblage inadaptés peuvent laisser le volet immobile.

Ce quiz est informatif. Toute intervention sur une installation électrique doit être réalisée par une personne qualifiée, sans manipulation demandée ici.

Le moteur filaire classique : deux sens de rotation séparés

Sur de nombreux moteurs tubulaires filaires alimentés en 230 V, le raccordement comprend un neutre, un conducteur de protection et deux conducteurs de commande. L’un reçoit la phase pour la montée, l’autre pour la descente. Un inverseur adapté sélectionne le sens demandé, sans alimenter simultanément les deux directions.

Le bleu est réservé au neutre et le vert-jaune au conducteur de protection. En revanche, ne déduisez pas le sens de rotation de la seule couleur des autres fils : leur affectation doit être vérifiée sur la notice. Dans une installation existante, même les couleurs réglementaires ne dispensent pas d’une identification et de contrôles appropriés.

Le moteur radio : une alimentation, pas forcément des fils de montée et descente

Un moteur radio courant fonctionne avec une alimentation permanente, généralement phase et neutre, avec un conducteur de protection lorsque sa classe électrique l’exige. Le récepteur intégré gère les mouvements. Ajouter un interrupteur classique sur son alimentation ne le transforme pas en moteur filaire : cela coupe simplement son alimentation et peut perturber son utilisation.

Les motorisations solaires, sur batterie ou à commande déportée suivent encore d’autres logiques. Si le câble observé ne correspond pas au schéma attendu, ne cherchez pas à adapter un branchement trouvé pour un autre modèle.

Préparer un circuit protégé avant tout raccordement

Une intervention sur un circuit de volet roulant expose à la tension du réseau. Coupez le circuit au tableau, empêchez sa remise sous tension et vérifiez l’absence de tension avec un appareil adapté, selon une procédure maîtrisée. Un interrupteur mural en position arrêt ne constitue pas une mise en sécurité. Un simple tournevis testeur ne remplace pas un vérificateur d’absence de tension.

Référence officielle NF C 15-100 pour les installations électriques — Découvrez les évolutions de la série NF C 15-100, référence applicable aux installations électriques neuves, extensions et modifications à partir de septembre 2025.

Si vous ne savez pas identifier le circuit, effectuer cette vérification ou reconnaître les conducteurs, confiez le raccordement à un électricien. Cette précaution est particulièrement importante lorsque plusieurs circuits arrivent dans une même boîte.

Section, disjoncteur et protection différentielle

En habitation, un circuit spécialisé pour les volets roulants est généralement réalisé avec des conducteurs en cuivre de 1,5 mm², protégés par un disjoncteur de 16 A au maximum, sous une protection différentielle de 30 mA. Le dimensionnement doit néanmoins être confirmé selon la norme NF C 15-100 applicable au projet, les caractéristiques des moteurs et les conditions de pose. Le calibre ne se choisit pas uniquement en fonction du nombre de volets.

Vérifiez aussi la continuité du conducteur de protection lorsque l’appareil doit être relié à la terre. Un moteur à double isolation peut ne pas comporter de raccordement de terre : sa notice et son marquage permettent de le confirmer. Ne raccordez jamais arbitrairement un conducteur inutilisé à une borne du moteur.

  • Prévoyez des connexions dans une enveloppe adaptée et accessible pour la maintenance.
  • Utilisez des bornes compatibles avec la nature et la section des conducteurs.
  • Protégez le câble contre les pincements, les arêtes et les pièces mobiles du volet.
  • Respectez les exigences de protection contre l’humidité lorsque le raccordement y est exposé.

Comprendre le raccordement d’une commande filaire

Pour un moteur filaire classique, le principe consiste à amener la phase sur l’entrée commune d’un inverseur pour volet roulant. Ses deux sorties commandent respectivement la montée et la descente. Le neutre rejoint le moteur, tout comme le conducteur de protection si celui-ci est requis. Ce principe de fonctionnement ne remplace pas le schéma propre à votre appareil.

ÉlémentFonction habituellePoint de vigilance
Phase d’alimentationAlimente le commun de la commandeRepérage des bornes selon le fabricant
Sortie montéeCommande un sens de rotationNe doit pas être alimentée avec la descente
Sortie descenteCommande le sens opposéInterverrouillage nécessaire
NeutreRejoint le moteur selon son schémaPeut aussi alimenter une commande électronique
Conducteur de protectionAssure la liaison à la terre si requiseNe sert jamais de conducteur de commande

Choisir un inverseur réellement prévu pour un volet roulant

Un interrupteur d’éclairage ordinaire ou deux commandes indépendantes ne conviennent pas nécessairement. La commande doit empêcher l’activation simultanée des deux sens et supporter la charge du moteur. Selon le modèle, elle peut fonctionner par appui maintenu ou conserver la position choisie. Vérifiez sa compatibilité avec les prescriptions du motoriste.

Si les directions sont inversées lors de l’essai, la correction concerne généralement les deux conducteurs de sens, après une nouvelle mise en sécurité. Ne modifiez pas au hasard le neutre ou la terre. Un problème de fin de course relève, lui, du réglage prévu par le fabricant, pas nécessairement du câblage.

Anticiper la domotique et les commandes de plusieurs volets

L’ajout d’un module connecté demande davantage qu’une place disponible derrière l’interrupteur. Il faut vérifier la tension d’alimentation, la présence éventuelle du neutre, la compatibilité avec le moteur et la capacité du module à interdire les ordres contradictoires. Un micromodule d’éclairage n’est pas automatiquement compatible avec un volet roulant.

Contrôlez également la profondeur de la boîte et l’espace nécessaire aux connexions. Des fils comprimés ou des bornes forcées derrière un appareillage ne constituent pas une installation acceptable. Pour un moteur radio, privilégiez une interface expressément compatible avec son protocole plutôt qu’un montage destiné aux moteurs filaires.

Ne raccordez pas directement plusieurs moteurs filaires sur les mêmes sorties d’un inverseur, sauf autorisation explicite du fabricant. Une commande groupée nécessite souvent des relais ou un dispositif de centralisation adapté pour isoler les moteurs entre eux.

Laissez enfin une empreinte lisible de votre intervention : repérez les câbles aux deux extrémités, notez la référence du moteur et conservez son schéma avec les documents du logement. Une photo nette des raccordements, prise hors tension avant fermeture, facilite un remplacement ultérieur. Ce petit dossier évite qu’une prochaine intervention repose sur la mémoire ou sur des couleurs ambiguës.

Contrôler le fonctionnement sans multiplier les essais hasardeux

Avant la remise sous tension, vérifiez le serrage des connexions selon les prescriptions des bornes, l’absence de cuivre apparent et la fermeture des enveloppes. Assurez-vous que le tablier peut se déplacer sans obstacle et que personne ne se trouve dans sa zone de mouvement.

Procédez ensuite à un essai bref et surveillé, conformément à la notice : cohérence des directions, arrêt et comportement aux fins de course. Un moteur qui bourdonne sans entraîner le volet, chauffe anormalement ou provoque un déclenchement impose d’arrêter les essais et de rechercher la cause hors tension.

Un volet immobile n’indique pas forcément un mauvais branchement : blocage mécanique, protection thermique, programmation radio ou réglage peuvent aussi être en cause. La bonne démarche reste de distinguer alimentation, commande et mécanique, plutôt que de déplacer des fils au hasard.
