L’identification des circuits électriques dans un logement est indispensable pour la sécurité et la maîtrise de votre consommation. Pourtant, face à une rangée de disjoncteurs uniformes, localiser celui qui commande la production d’eau chaude sanitaire ressemble souvent à un casse-tête. Que votre tableau soit signé Schneider, Legrand ou Hager, le pictogramme varie selon le fabricant et l’ancienneté de l’installation. Apprendre à décoder ces symboles vous permet d’intervenir rapidement en cas de fuite et d’optimiser votre usage des heures creuses.
Les symboles courants du chauffe-eau selon les marques
Il n’existe pas de norme universelle imposant un pictogramme unique pour le chauffe-eau. Les fabricants utilisent toutefois des représentations visuelles intuitives qui se classent en quatre catégories principales.
Le pictogramme du robinet et des vagues
C’est le symbole le plus répandu sur les tableaux modernes. Il représente un robinet stylisé accompagné d’une goutte d’eau, ou parfois deux à trois lignes ondulées évoquant la chaleur. Ce visuel est fréquent sur les planches d’autocollants fournies avec les coffrets Schneider Electric. Il indique sans ambiguïté que le disjoncteur protège le circuit de l’eau chaude sanitaire.
L’abréviation ECS ou la mention explicite
Dans de nombreuses installations, les électriciens privilégient la clarté textuelle. L’acronyme ECS signifie « Eau Chaude Sanitaire ». Sur les tableaux anciens ou les installations artisanales, cette mention est parfois écrite à la main sur une étiquette glissée dans le porte-étiquette du disjoncteur. C’est la méthode la plus fiable, même si l’encre peut s’effacer avec le temps.
Le rectangle avec une résistance
Certains fabricants utilisent un symbole plus technique : un rectangle horizontal contenant une ligne en zigzag ou une boucle. Ce dessin symbolise la résistance électrique située à l’intérieur du ballon. Plus rare dans le résidentiel standard, ce symbole se trouve parfois sur des modules de protection spécifiques et rappelle que le chauffe-eau est un appareil thermique gourmand en énergie.
Localiser le disjoncteur et le contacteur jour/nuit
Au-delà du pictogramme, la structure de votre tableau électrique offre des indices pour localiser le circuit de production d’eau chaude. Un chauffe-eau n’est jamais branché sur une prise classique, il dispose d’un circuit spécialisé.
Le disjoncteur protégeant un chauffe-eau standard possède généralement une intensité de 20 ampères. Si vous identifiez un module de 20A avec un symbole de robinet, vous avez trouvé votre cible. La présence d’un contacteur jour/nuit à proximité est le signe le plus probant. Ce module, souvent plus étroit ou doté d’une manette à trois positions, est indispensable pour profiter de la tarification préférentielle de votre fournisseur d’énergie.
Dans une installation bien rangée, les fils suivent un cheminement précis derrière le plastron. Le câble part du disjoncteur de 20A, passe par le contacteur, puis rejoint le ballon via les gaines. Cette continuité physique garantit que l’ordre de chauffe, transmis par le compteur Linky ou l’horloge modulaire, arrive à destination. Sans ce lien, le symbole sur le tableau n’est qu’une étiquette vide.
Les trois positions du contacteur : I, AUTO, 0
Le contacteur associé au chauffe-eau comporte des positions essentielles à connaître :
La position I correspond à la marche forcée. Le chauffe-eau fonctionne immédiatement, quelle que soit l’heure. Cette option est utile en cas de consommation exceptionnelle d’eau chaude. La position AUTO est le mode normal. Le chauffe-eau ne chauffe que durant les heures creuses, la manette revenant d’elle-même vers ce mode après le passage en marche forcée. Enfin, la position 0 éteint le chauffe-eau. Utilisez cette option lors d’une absence prolongée pour économiser l’électricité.
Que faire si aucun symbole n’est présent ?
Il arrive souvent, dans les logements anciens ou après un changement de propriétaire, que le repérage du tableau soit inexistant. Ne restez pas dans l’incertitude, car savoir couper l’alimentation de son ballon est impératif en cas de maintenance.
La méthode la plus efficace est l’identification par élimination. Attendez un moment où vous avez besoin d’eau chaude. Abaissez un par un les disjoncteurs de 20A dépourvus d’étiquette claire. Si vous avez un contacteur jour/nuit, placez-le en position « I ». Si le voyant du chauffe-eau s’éteint ou si le vrombissement de la chauffe cesse en coupant un disjoncteur précis, vous avez localisé le bon circuit. Une fois identifié, marquez immédiatement le module.
| Élément | Indice visuel | Calibre |
|---|---|---|
| Disjoncteur de protection | Robinet, vagues ou « ECS » | 20A |
| Contacteur jour/nuit | Manette I-AUTO-0 | 25A |
| Protection commande | Vide ou « C2 » | 2A |
Améliorer la lisibilité de votre tableau électrique
Un tableau électrique illisible représente un risque pour la sécurité. Si vos symboles sont effacés, il est temps de rendre votre installation plus professionnelle avec des solutions simples.

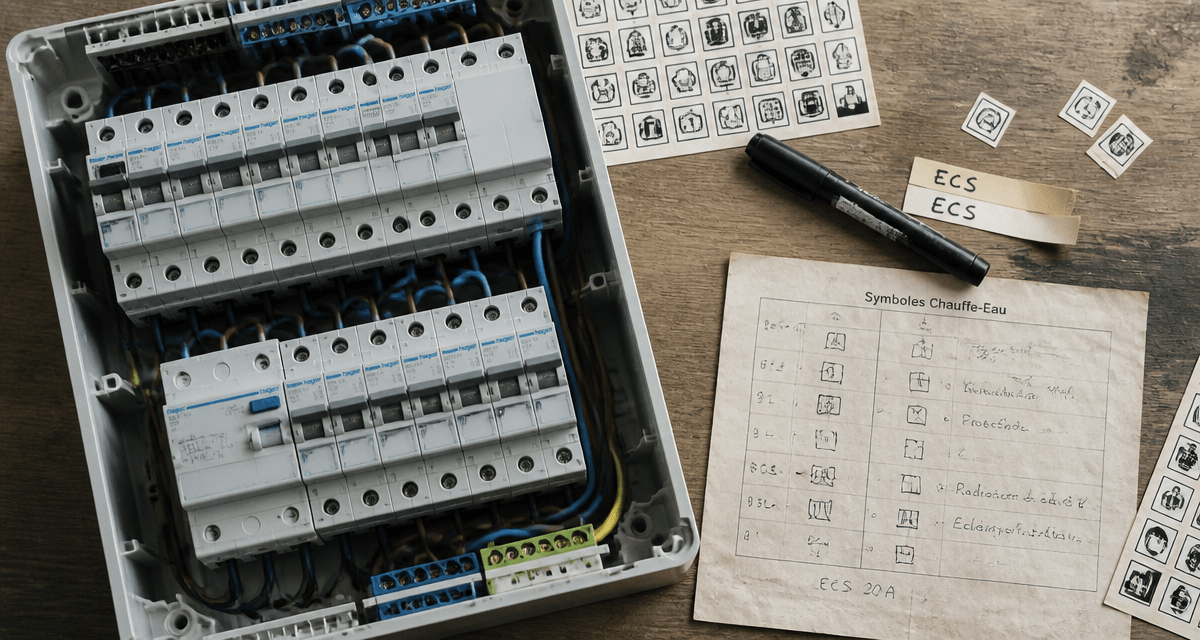

Utiliser des planches d’autocollants
Pour quelques euros, vous pouvez acheter dans les magasins de bricolage des planches d’autocollants prédécoupés. Ces kits contiennent les pictogrammes standardisés : chauffe-eau, plaques de cuisson, prises ou éclairage. Ils résistent mieux au temps que le feutre ou le papier, car ils sont conçus pour supporter la chaleur dégagée par les modules électriques sans se décoller.
Créer un schéma de repérage
En complément des symboles collés, fixez un schéma de repérage à l’intérieur de la porte du coffret électrique. Ce document récapitule l’affectation de chaque rangée. En cas d’urgence, ce document reste la référence absolue pour vous ou pour un électricien. Assurez-vous que le symbole utilisé sur le schéma correspond à celui collé sur le module pour éviter toute confusion.
N’oubliez pas que le symbole du chauffe-eau est indissociable du disjoncteur de 2A qui protège le circuit de commande. Bien que ce dernier n’ait pas toujours de pictogramme, il est souvent placé à gauche du contacteur. Le marquer d’une étiquette Commande ECS facilite grandement le diagnostic en cas de panne de production d’eau chaude.
