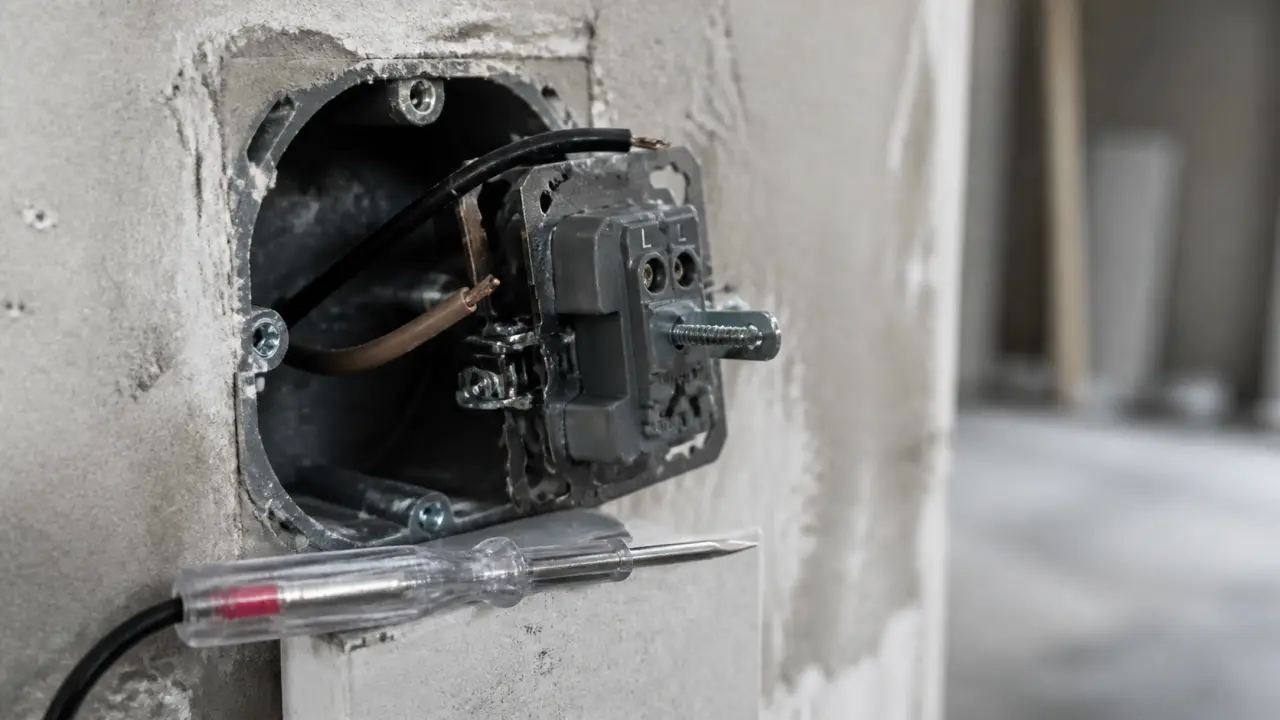

Branchement interrupteur simple Legrand : phase sur L et retour lampe sur 1
Pour réaliser un branchement interrupteur simple Legrand, la logique est claire : la phase arrive sur la borne L, le retour lampe repart sur la borne 1, et l’interrupteur ouvre ou ferme le circuit d’éclairage. Le geste reste accessible, mais il demande de la méthode, surtout pour identifier les fils et travailler hors tension.
Un interrupteur simple commande un seul point lumineux depuis un seul endroit, par exemple une entrée de chambre, un WC, un cellier, un couloir court ou une applique murale. Si la même lampe doit être commandée depuis deux emplacements, il faut un va-et-vient, pas un simple allumage.
Avant de toucher aux fils : sécurité et matériel à préparer
La première étape consiste à couper le courant au disjoncteur général ou au disjoncteur du circuit d’éclairage concerné, puis à vérifier l’absence de tension avec un testeur adapté. Ne vous fiez pas uniquement au fait que la lampe ne s’allume plus, car une ampoule grillée ou un mauvais contact peut donner une fausse impression de sécurité.
Les outils utiles pour un branchement propre
Préparez le matériel avant d’ouvrir la boîte d’encastrement. Vous aurez généralement besoin d’un tournevis isolé, d’une pince à dénuder, d’un testeur de tension, de l’interrupteur simple Legrand, de sa plaque de finition et, si nécessaire, de vis de fixation ou de griffes selon le support. Un bon éclairage d’appoint reste utile, puisque le circuit concerné sera coupé.
- Tournevis isolé adapté aux vis de l’appareillage
- Pince à dénuder pour préparer les conducteurs sans les abîmer
- Testeur de tension pour contrôler l’absence de courant
- Interrupteur simple Legrand compatible avec la boîte d’encastrement
- Plaque de finition et support de fixation
Ce que vous devez voir dans la boîte
Dans un branchement interrupteur simple Legrand classique, vous raccordez surtout deux fils : la phase et le retour lampe. La phase est souvent rouge ou marron. Le retour lampe peut être d’une autre couleur autorisée, selon l’installation existante. Le neutre et la terre ne se branchent pas sur l’interrupteur simple : ils sont raccordés au luminaire ou transitent dans la boîte selon le câblage, mais l’interrupteur ne les utilise pas pour couper la lumière.
Si vous trouvez plusieurs fils, des navettes, des repiquages ou des couleurs incohérentes, ne devinez pas. Une installation ancienne ou modifiée peut ne pas suivre les usages habituels. Dans ce cas, le testeur et le repérage sont indispensables, et l’intervention d’un électricien reste la solution la plus sûre en cas de doute.
Comprendre les bornes Legrand : L, 1, phase et retour lampe
Sur un interrupteur simple Legrand, le raccordement repose sur deux points de connexion. La borne L reçoit la phase, c’est-à-dire le fil qui amène le courant depuis le tableau électrique. La borne 1 reçoit le retour lampe, c’est-à-dire le fil qui repart vers le luminaire lorsque l’interrupteur est en position allumée.
| Élément | Rôle | Raccordement habituel |
|---|---|---|
| Borne L | Arrivée de la phase | Fil souvent rouge ou marron |
| Borne 1 | Départ vers la lampe | Retour lampe |
| Neutre | Retour du courant côté luminaire | Au luminaire, pas sur l’interrupteur simple |
| Terre | Protection électrique | Au luminaire si nécessaire, pas sur l’interrupteur simple |
Le schéma de principe à garder en tête
Le circuit se lit comme une chaîne simple : tableau électrique, phase, interrupteur, retour lampe, luminaire, neutre. L’interrupteur ne nourrit pas toute l’installation, il agit comme une coupure placée sur la phase. Quand vous l’actionnez, il établit ou interrompt le passage entre L et 1.
| Tableau électrique | Phase | Borne L de l’interrupteur |
| Interrupteur | Borne 1 | Retour lampe vers le luminaire |
| Luminaire | Neutre | Retour vers le tableau |
La qualité de pose compte autant que le câblage. Une boîte d’encastrement trop mobile, des conducteurs trop courts ou un fil mal dénudé créent des contraintes invisibles une fois la plaque posée. Avant de serrer ou d’encliqueter l’interrupteur, vérifiez que les fils entrent sans traction, que le mécanisme reste bien à plat et que la plaque de finition ne sert pas à forcer l’ensemble. Un appareillage bien posé commence par une assise nette.

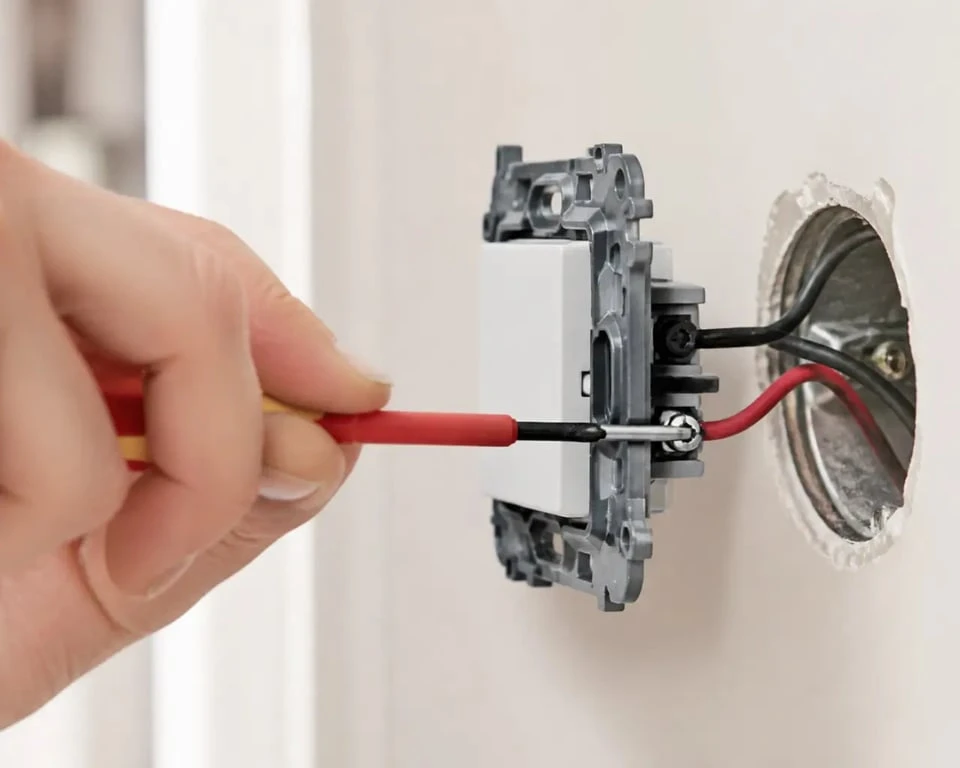

Étapes de branchement d’un interrupteur simple Legrand
Une fois le courant coupé et les fils identifiés, le raccordement se fait en quelques étapes. Travaillez lentement, sans tirer brutalement sur les conducteurs, surtout dans une installation ancienne où les fils peuvent être rigides ou fragilisés.
Guides officiels d’installation Legrand pour produits connectés — Retrouvez les notices et guides d’installation officiels pour configurer les équipements Legrand, dont Drivia with Netatmo et Céliane with Netatmo.
- Coupez le courant au tableau électrique.
- Vérifiez l’absence de tension avec un testeur.
- Démontez l’ancien interrupteur et observez les raccordements existants.
- Repérez la phase et le retour lampe.
- Dénudez les fils à la bonne longueur si nécessaire, sans entailler le cuivre.
- Branchez la phase sur la borne L.
- Branchez le retour lampe sur la borne 1.
- Rangez les fils dans la boîte sans les pincer.
- Fixez le mécanisme, puis posez la plaque de finition.
- Remettez le courant et testez l’allumage.
Le raccordement des fils, sans inversion inutile
Une inversion entre phase et retour lampe ne bloque pas toujours l’allumage, mais elle n’est pas souhaitable. La bonne pratique consiste à couper la phase via l’interrupteur. C’est pourquoi la phase se raccorde sur L et le retour lampe sur 1. Cette organisation rend aussi l’installation plus lisible pour un futur dépannage.
Si l’interrupteur Legrand utilise des bornes automatiques, insérez le conducteur droit et suffisamment dénudé jusqu’en butée. Si le modèle est à vis, serrez fermement sans écraser le fil. Après raccordement, tirez très légèrement sur chaque conducteur pour vérifier qu’il tient bien en place.
Fixation et test final
Replacez le mécanisme dans la boîte d’encastrement en formant une courbe douce avec les fils. Évitez les pliures sèches, qui fatiguent le cuivre. Fixez l’interrupteur à vis ou à griffes selon le montage, contrôlez qu’il est droit, puis clipsez la plaque de finition.
Au moment du test, remettez le courant et actionnez l’interrupteur plusieurs fois. La lampe doit s’allumer et s’éteindre franchement, sans scintillement, bruit anormal ni échauffement perceptible. Un interrupteur simple 10A supporte typiquement jusqu’à 2300W ; cette valeur est largement suffisante pour un circuit d’éclairage domestique courant, mais elle rappelle qu’un appareillage a toujours une limite électrique à respecter.
Simple allumage ou va-et-vient : ne pas confondre les deux
La confusion est fréquente, car certains mécanismes se ressemblent. Pourtant, le besoin n’est pas le même. Un interrupteur simple commande une lampe depuis un seul point. Un va-et-vient permet de commander le même éclairage depuis deux endroits, par exemple en haut et en bas d’un escalier, ou aux deux extrémités d’un couloir.
| Type de commande | Usage | Fils caractéristiques |
|---|---|---|
| Interrupteur simple | Une lampe commandée depuis un seul endroit | Phase et retour lampe |
| Va-et-vient | Une lampe commandée depuis deux endroits | Phase ou retour lampe, plus navettes |
Si vous remplacez un ancien mécanisme et découvrez trois fils raccordés, il peut s’agir d’un va-et-vient plutôt que d’un simple interrupteur. Dans ce cas, ne branchez pas au hasard sur L et 1 : les navettes ont un rôle précis. Un mauvais choix peut rendre l’autre commande inopérante ou créer un fonctionnement incohérent.
Pour choisir le bon produit Legrand, partez toujours de l’usage réel : un point de commande ou deux, installation encastrée ou en saillie, finition souhaitée, compatibilité avec la boîte existante. La marque propose différents appareillages, mais le critère décisif reste le type de circuit, pas seulement l’apparence de la plaque.
Erreurs courantes et vérifications avant de refermer
La plupart des problèmes viennent d’un repérage trop rapide ou d’une fixation négligée. Avant de considérer l’installation terminée, prenez quelques minutes pour contrôler les points essentiels : fils bien engagés, cuivre non apparent hors borne, mécanisme stable, absence de fil pincé et plaque correctement clipsée.
- Courant non coupé : c’est l’erreur la plus dangereuse. Coupez et vérifiez toujours l’absence de tension.
- Phase mal identifiée : la couleur aide, mais ne remplace pas le contrôle au testeur.
- Retour lampe branché au mauvais endroit : respectez la borne 1 pour garder un câblage lisible.
- Confusion avec un va-et-vient : la présence de navettes doit vous alerter.
- Fil trop dénudé : le cuivre apparent augmente le risque de contact indésirable.
- Mécanisme forcé dans la boîte : un fil pincé peut provoquer une panne ou un défaut à terme.
Si la lampe ne s’allume pas après remontage, recoupez le courant avant toute intervention. Vérifiez d’abord l’ampoule, puis le serrage des bornes, l’identification de la phase et du retour lampe. Si le disjoncteur déclenche, si vous sentez une odeur anormale ou si l’installation ne correspond pas au schéma attendu, arrêtez les essais et contactez un électricien.
Un branchement interrupteur simple Legrand réussi se reconnaît à trois choses : une phase sur L, un retour lampe sur 1 et une installation mécaniquement propre. Avec ces repères, vous limitez les erreurs tout en gardant un circuit d’éclairage clair, durable et facile à dépanner.
