Distance piquet de terre et tableau : 50 cm

La distance entre le piquet de terre et le tableau électrique ne se résume pas à une valeur unique à appliquer partout. L’objectif est simple : obtenir une prise de terre efficace et relier cette prise au tableau par un conducteur adapté, le plus direct possible et bien protégé. Pour une installation résidentielle ou professionnelle, il faut donc raisonner à la fois en distance, en profondeur, en nature du sol, en section de conducteur et en accès pour le contrôle.

Table des matières

Distance à respecter : ce que dit vraiment une installation conforme

La norme NF C 15-100 encadre la sécurité des installations électriques basse tension, dont la mise à la terre. Elle impose une liaison de terre fiable, mesurable et adaptée à l’installation, mais elle ne fixe pas une distance universelle du type “le piquet doit être à X mètres du tableau”. Cette nuance compte. La bonne distance est celle qui permet une connexion courte, continue, protégée mécaniquement et compatible avec l’emplacement du terrain.

Une règle pratique : rester proche, sans sacrifier la qualité du sol

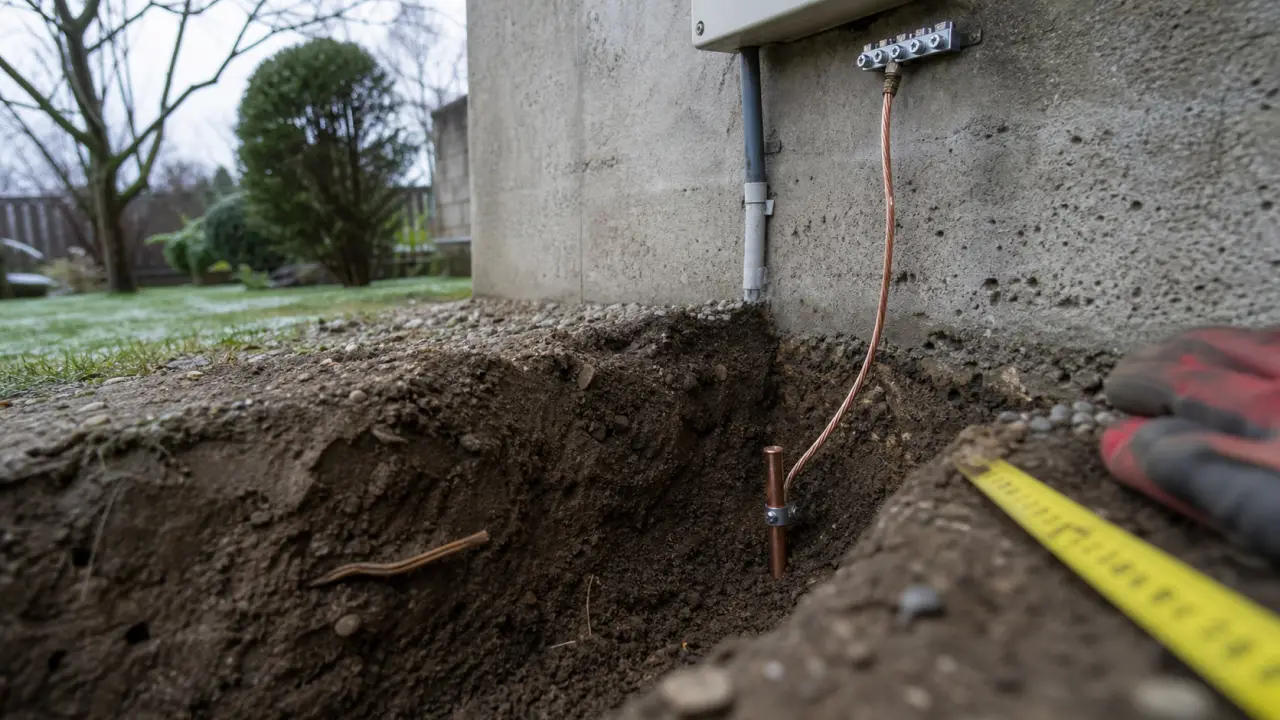

Dans une maison individuelle, le piquet de terre est souvent placé à l’extérieur, près d’un mur, avec un positionnement à environ 50 cm du mur. Cette distance évite de travailler trop près des fondations tout en gardant un chemin raisonnable vers la barrette de coupure puis le tableau électrique. Plus le conducteur de terre est long, plus il doit être protégé contre les chocs, l’écrasement, l’arrachement et la corrosion.

Il vaut mieux installer un piquet un peu plus loin dans un sol favorable, humide et conducteur, que de le planter très près du tableau dans une zone sèche, remblayée ou caillouteuse. La distance idéale dépend donc du terrain. Un sol argileux et humide conduit généralement mieux qu’un sol sableux ou très drainant.

Distance minimale, distance maximale : attention aux fausses certitudes

Il n’existe pas de “maximum” valable pour tous les logements entre le piquet de terre et le tableau électrique. En revanche, une bonne installation limite les longueurs inutiles et évite les détours. Le conducteur doit rejoindre la liaison principale de terre par un trajet lisible, accessible aux vérifications et conforme aux sections requises : 25 mm² en cuivre nu ou 95 mm² en acier galvanisé pour les conducteurs enterrés couramment cités dans ce type de mise en œuvre.

Lorsque plusieurs piquets sont nécessaires, une règle technique simple consiste à les espacer d’une distance au moins égale à leur longueur. Par exemple, deux piquets de 2 mètres seront idéalement séparés d’environ 2 mètres afin que leurs zones d’influence dans le sol ne se superposent pas trop. Cette disposition aide à améliorer l’efficacité globale de la prise de terre sans multiplier des branchements inutiles.

Pourquoi la distance influence la sécurité électrique

La mise à la terre sert à évacuer les courants de défaut vers le sol afin de limiter les tensions dangereuses sur les masses métalliques des appareils. Si cette liaison est mal conçue, un défaut d’isolement peut exposer les occupants à un risque d’électrocution, provoquer un court-circuit mal maîtrisé ou contribuer à un départ d’incendie. La distance n’est donc pas un détail de chantier. Elle fait partie de la sécurité de l’ensemble.

Guide complet de la norme électrique NF C 15-100 — Maîtrisez les règles de sécurité et de conformité obligatoires pour vos installations électriques grâce à ce guide de référence.

Le rôle du conducteur de terre entre le piquet et le tableau

Le piquet seul ne protège rien s’il n’est pas correctement relié au tableau électrique. Le conducteur de terre constitue le chemin de retour des courants de fuite vers la prise de terre. Il doit être continu, correctement serré, protégé des dégradations et raccordé via les éléments prévus, notamment la barrette de coupure lorsqu’elle est présente. Cette barrette permet de mesurer la résistance de la prise de terre sans démonter toute l’installation, ce qui facilite le contrôle et la maintenance.

Une longueur excessive, un mauvais raccordement, une section insuffisante ou une connexion oxydée peuvent réduire l’efficacité de l’ensemble. Selon 123elec.com, deux tiers des installations présentent un défaut de sécurité, ce qui rappelle l’intérêt d’un contrôle sérieux plutôt qu’une pose approximative. Sur ce point, la précision du raccordement compte autant que l’emplacement du piquet.

Le sol ne réagit pas comme un simple fil électrique

Quand un courant de défaut est évacué par un piquet, il ne disparaît pas instantanément. Il se diffuse dans le terrain à partir du point d’injection, avec des zones de potentiel différentes autour du piquet. Cette logique explique pourquoi l’emplacement compte. Un piquet trop proche d’éléments métalliques enterrés, de réseaux sensibles ou d’une zone de passage peut créer des tensions locales indésirables. À l’inverse, un positionnement réfléchi, dans un sol stable et suffisamment humide, améliore la dissipation et réduit les écarts de potentiel dangereux.

Installer un piquet de terre : les repères techniques à ne pas négliger

L’installation d’un piquet de terre demande plus que de planter une tige métallique dans le jardin. Il faut choisir l’emplacement, vérifier l’absence de réseaux enterrés, prévoir un regard de visite si nécessaire, enfoncer le piquet à la bonne profondeur et raccorder le conducteur dans les règles. Chaque étape joue sur la fiabilité finale.

Profondeur et implantation

La profondeur minimale couramment retenue pour un piquet de terre est de 2 mètres. Cette profondeur permet d’atteindre une zone du sol moins exposée au dessèchement de surface et généralement plus stable en conductivité. Le piquet doit être enfoncé verticalement autant que possible, dans une zone qui ne sera pas remaniée ou couverte par une dalle isolante. Une implantation stable évite aussi les variations de résistance liées aux travaux de surface.

Avant de commencer, il est prudent d’identifier les canalisations, gaines électriques, réseaux télécoms, arrivées d’eau ou de gaz. Le piquet doit rester accessible pour inspection, mais il ne doit pas devenir un obstacle dans une allée ou une zone de circulation. Un regard de visite facilite les contrôles tout en protégeant la tête du piquet et les connexions. Cette accessibilité est utile au moment de la mesure, mais aussi si un resserrage ou une vérification visuelle est nécessaire plus tard.

Raccordement et mesure

Le raccordement doit être mécanique et durable : pas de torsade improvisée, pas de connexion approximative exposée à l’humidité sans protection adaptée. Une fois l’installation réalisée, la mesure de terre permet de vérifier que la prise de terre remplit correctement son rôle. C’est souvent à ce stade que l’on découvre qu’un seul piquet ne suffit pas, notamment dans un sol sec, rocheux ou très remblayé.

Si la valeur mesurée n’est pas satisfaisante, il peut être nécessaire d’ajouter un second piquet, de créer une boucle en fond de fouille dans certains projets neufs, ou d’améliorer la liaison enterrée. Dans tous les cas, la solution doit être décidée à partir d’une mesure, pas uniquement d’une estimation visuelle. C’est la meilleure façon d’éviter une installation qui semble correcte sans l’être vraiment.

Quel piquet choisir : cuivre, acier galvanisé ou acier doux ?

Le matériau du piquet influence sa durabilité, sa résistance mécanique et son comportement dans le sol. Le choix dépend du terrain, du budget, de l’accessibilité et de la stratégie globale de mise à la terre. Un bon choix de matériau limite les remplacements prématurés et les pertes de performance liées à la corrosion.

Type de piquet	Diamètre indicatif	Atouts	Points de vigilance
Cuivre ou acier cuivré	15 mm	Bonne conductivité, solution courante pour l’habitat	Qualité du revêtement et tenue à la corrosion à vérifier
Acier galvanisé	25 mm	Résistance mécanique intéressante, coût souvent maîtrisé	Protection contre la corrosion dépendante du sol
Acier doux	60 mm	Section importante, adapté à certains usages techniques	Mise en œuvre plus lourde, choix à valider selon le projet

Pour une maison, le piquet en cuivre ou acier cuivré est fréquent, mais il ne faut pas choisir uniquement sur le prix. Dans un terrain agressif ou très humide, la corrosion peut dégrader les performances dans le temps. Dans une installation professionnelle, un bâtiment avec paratonnerre ou un site comportant des équipements sensibles, le dimensionnement doit être étudié plus finement. Le matériau doit rester cohérent avec le sol et avec l’usage du bâtiment.

Quand faire appel à un professionnel pour valider la distance et la conformité

Un bricoleur expérimenté peut comprendre les principes d’une mise à la terre, mais la conformité ne se limite pas à planter un piquet à la bonne profondeur. Le professionnel vérifie la continuité des conducteurs de protection, la qualité des connexions, la cohérence avec le tableau électrique, la présence des dispositifs différentiels et la valeur réelle de la terre. Cette vérification évite les erreurs qui ne se voient pas une fois la tranchée rebouchée.

Les cas où l’avis d’un électricien est fortement recommandé

Il est préférable de contacter un électricien si l’installation est ancienne, si le tableau a été modifié plusieurs fois, si vous constatez des déclenchements inexpliqués, si le sol est difficile ou si vous préparez une vente, une rénovation lourde ou un passage de contrôle. Un organisme comme le Consuel peut intervenir dans certains contextes de validation, notamment lors d’une installation neuve ou profondément rénovée.

Demander un diagnostic ou un devis permet aussi d’éviter les erreurs invisibles : conducteur trop faible, barrette inaccessible, piquet placé dans une mauvaise zone, absence de mesure finale. Pour aller plus loin, il est utile de vérifier l’emplacement du tableau, le trajet possible du conducteur, la nature du sol, la présence de réseaux enterrés, l’accès au futur regard de visite et le besoin éventuel de plusieurs piquets. Si un doute subsiste, mieux vaut faire vérifier l’installation par un professionnel avant de refermer une tranchée ou de raccorder définitivement le tableau.
